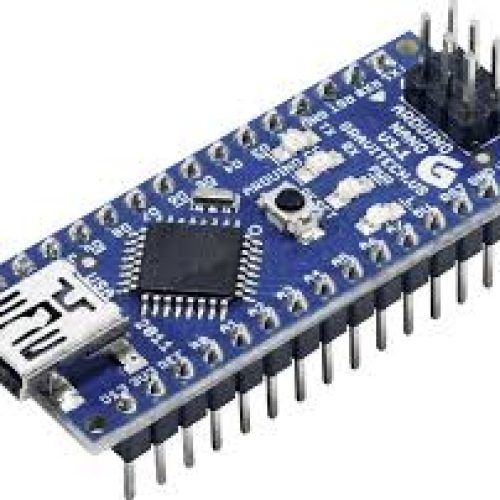

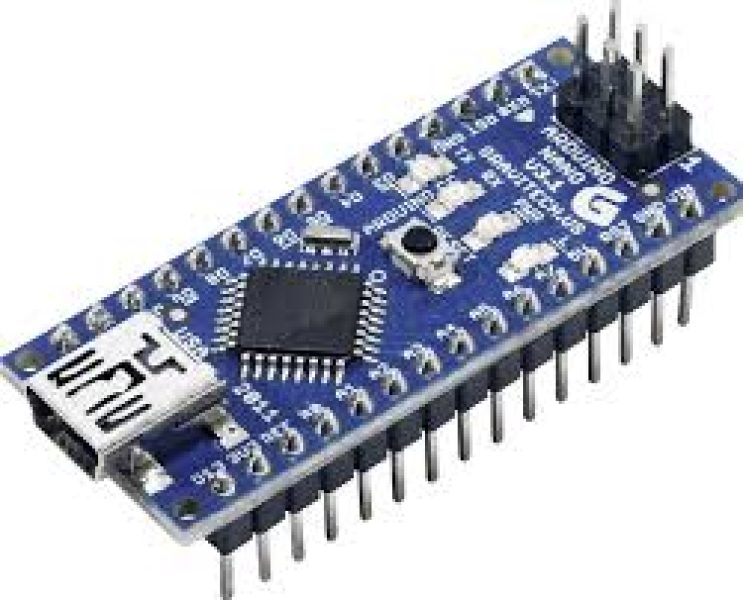

برد آردوینو نانو CH340G یک برد کوچک و کامل است که شباهت زیادی به برد آردوینو نانو اصلی دارد، با این تفاوت که از آیسی CH340G بهجای FT232 برای تبدیل UART به USB استفاده میکند. این تغییر باعث شده تا برای استفاده از این برد، ابتدا باید درایور CH340 بر روی سیستم نصب شود. این برد با میکروکنترلر ATmega328 ساخته شده و عملکردی شبیه به برد آردوینو Uno دارد، اما با اندازه کوچکتر و طراحی که بهراحتی بر روی برد بورد قرار میگیرد.
این برد به دلیل اندازه کوچک، وزن کم و قابلیت استفاده از پورت مینی USB به جای USB استاندارد، گزینهای مناسب برای پروژههای رباتیک، رباتهای پرنده و ماشینهای کوچک است. به دلیل قیمت ارزان و ابعاد کوچک، میتوان از آن در محصولات نهایی و تولیدات تجاری نیز استفاده کرد.
مشخصات فنی برد آردوینو نانو Arduino Nano CH340
میکروکنترلر: ATmega328
ولتاژ کاری: 5 ولت
ولتاژ ورودی: 7 تا 12 ولت (بهترین ولتاژ کمتر از 9 ولت)
پینهای دیجیتال ورودی/خروجی: 14 عدد (6 عدد PWM)
پینهای آنالوگ ورودی: 8 عدد
جریان مجاز برای هر پین: 40 میلیآمپر
حافظه فلش: 32 کیلوبایت (2 کیلوبایت استفاده شده توسط Bootloader)
SRAM: 2 کیلوبایت
EEPROM: 1 کیلوبایت
فرکانس کاری: 16 مگاهرتز
تراشه تبدیل USB به سریال: CH340G
کاربردهای برد آردوینو نانو Arduino Nano CH340
ساخت انواع پروژههای پردازشی با فرکانس پایین
راهاندازی انواع سنسورها و ماژولها
قابل استفاده در محصول نهایی
رباتهای پرنده و سایر رباتها و ماشینهای کوچک
ویژگیهای کلیدی برد آردوینو نانو Arduino Nano CH340
درایور USB سریال CH340: بهعنوان جایگزین مقرونبهصرفه برای تراشه FT232
LEDهای نمایش وضعیت: LED قرمز (Power OK)، LED سبز (TX و RX) و LED سبز (L)
پشتیبانی از Breadboard: طراحی استاندارد با فاصله 2.54 میلیمتر بین پینها
پورت ICSP: برای برنامهریزی و ارتباط سریال
سایز کوچک: مناسب برای پروژههایی که به فضای کمتری نیاز دارند
برد آردوینو نانو CH340 یک انتخاب عالی برای افرادی است که به دنبال یک راهحل کوچک، قابلاعتماد و اقتصادی برای پروژههای الکترونیکی خود هستند
