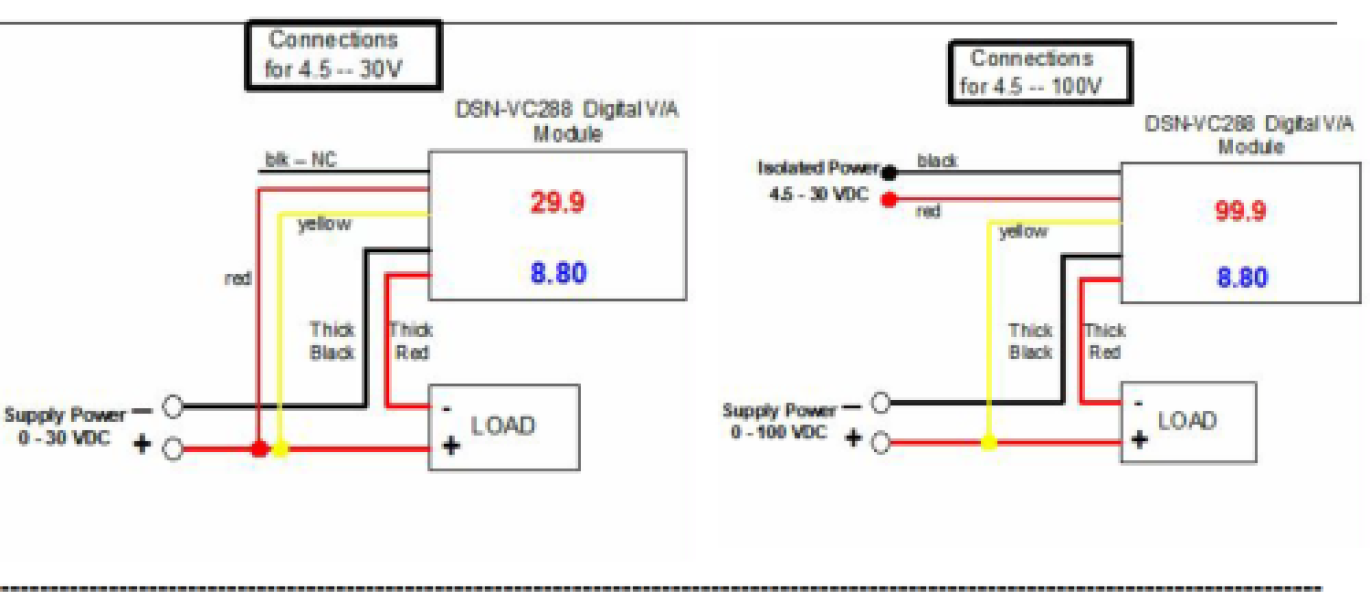

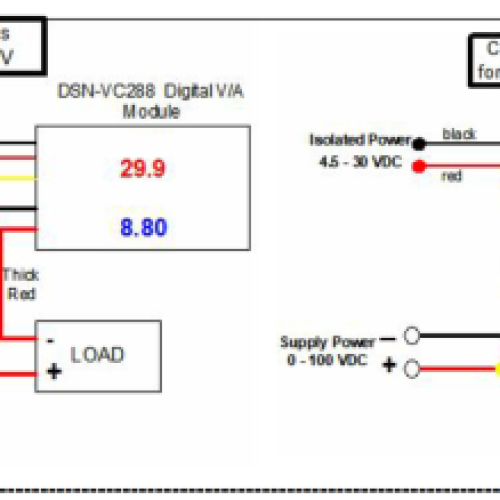

نحوه راه اندازی این ماژول به این صورت است که اگر از منبع تغذیه مشترک برای روشن کردن نمایشگر و المانمان استفاده کنیم نیازی به اتصال سیم سیاه کوچک به جایی نیست و فقط باید سیم سیاه بزرگ را به GND وصل کنیم.

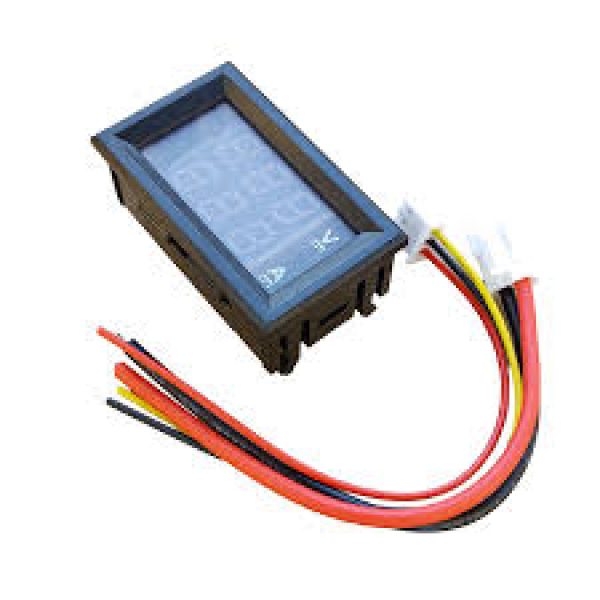

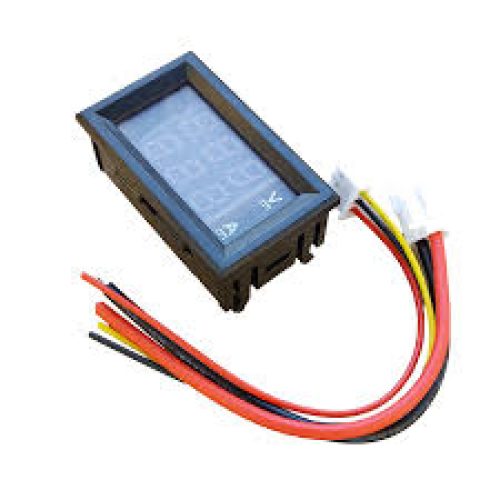

مجموعه ی کاربردی ولتمتر و آمپرمتر در یک محصول، قادر است جریان قدرت را در مدار اندازه گیری کند. قیمت مناسب، سهولت استفاده از ماژول نمایشگر دیجیتال ولتاژ و جریان و همچنین عدم نیاز به منبع تغذیه ی جداگانه از نقاط قوت این ماژول است. همچنین این محصول دارای یک پیچ تنظیم، برای تنظیم دقت اندازه گیری می باشد.
مشخصات فنی ماژول نمایشگر دیجیتال ولتاژ و جریان
نمایشگر: LED دیجیتال 0.28 اینچ
ولتاژ تغذیه: 4 ولت تا 30 ولت
جریان کاری: کمتر از 20 میلیآمپر
ولت متر:
محدوده اندازهگیری ولتاژ: 0 ولت تا 100 ولت
وضوح کمینه ولتاژ: 0.1 ولت
نرخ تازهسازی: 500 میلیثانیه
دقت اندازهگیری: 1% (1 رقم)
آمپر متر:
دقت نمایشگر برای جریان: 0.1 آمپر (تا 5% خطا)
این نمایشگر ولتاژ را با رنگ قرمز و جریان را با رنگ آبی نشان میدهد.
محدوده اندازهگیری جریان: 10 آمپر
دمای مجاز: 10- تا 65+ درجه سانتیگراد
رطوبت مجاز: 10% تا 80%
ابعاد: 48mm x 29mm x 21mm
نحوه استفاده از ولتمتر و آمپرمتر دیجیتال DC – 100V 10A
پینها:
خط قرمز باریک (VCC) : ورودی مثبت منبع تغذیه (3.5 تا 30 ولت )
خط مشکی باریک (GND) : ورودی منفی منبع تغذیه (3.5 تا 30 ولت ) و اندازه گیری سیگنال مشترک زمین
خط زرد باریک (VIN) : اندازه گیری سیگنال ورودی مثبت (0-100V، نسخه ی 100 ولت) (0-33 ، نسخه ی 33 ولت)
خط قرمز ضخیم (I+) : به خروجی لود یا مصرف کننده وصل شود
خط مشکی ضخیم (I-) : به منفی منبع تغذیه وصل شود
