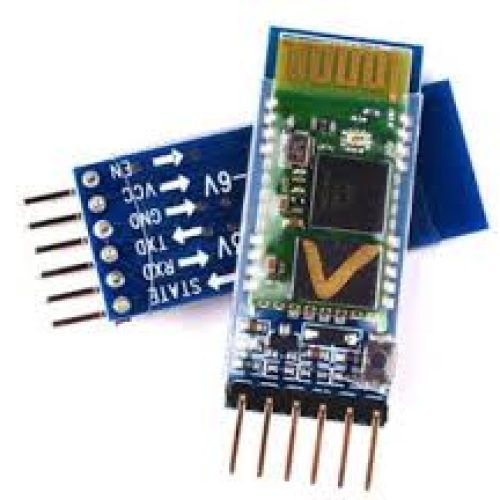

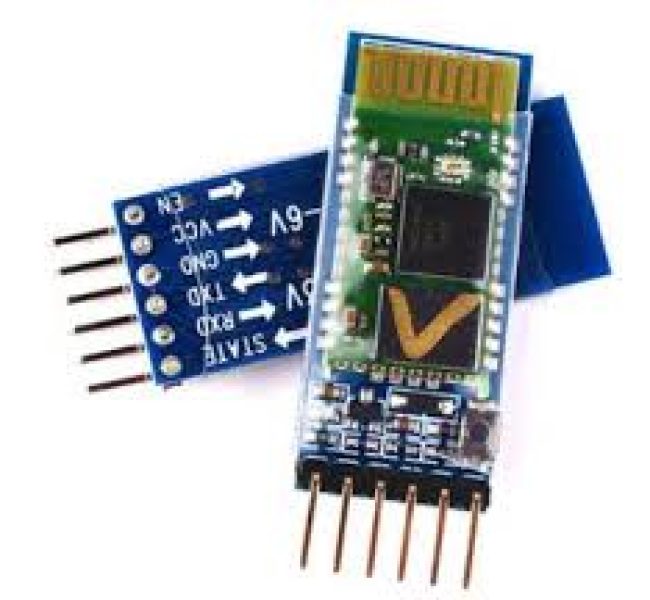

ماژول بلوتوث HC-05 یکی از محبوبترین ماژولهای ارتباطی بیسیم است که برای انتقال دادهها بین دستگاهها بدون نیاز به سیم طراحی شده است. این ماژول به راحتی با استفاده از دستورات AT قابل تنظیم است و میتواند به عنوان Master یا Slave در سیستمهای مختلف مورد استفاده قرار گیرد. HC-05 به دلیل قابلیتهای ارتباطی گسترده و سادگی استفاده، برای کنترل موتور، سوییچها، و دریافت دادههای سنسور از طریق گوشیهای موبایل بسیار مناسب است. همچنین، این ماژول میتواند به راحتی به آردوینو، میکروکنترلرها، جیپیاس، و دستگاههای دیگر متصل شود و راهکاری اقتصادی و کارآمد برای توسعه پروژههای DIY و سیستمهای اینترنت اشیا فراهم کند.
تفاوت ظاهری بلوتوث اوریجنال با فیک در مورد زیر نوشته شده
چیپ اصلی بلوتوث (مهمترین تفاوت)
مهمترین تفاوت در چیپ مرکزی ماژول است:
نوع و اندازه چیپ: ماژولهای اصل معمولاً از چیپ اختصاصی و کمی بزرگتر CSR (Cambridge Silicon Radio) استفاده میکنند که پایداری و برد بهتری دارد. در مقابل، نمونههای کپی اغلب از چیپهای کوچکتر، ارزانتر و معمولاً با ظاهری متفاوت (مانند پکیج گرد آلومینیومی) استفاده میکنند.
نوشتهروی چیپ: چیپهای اصل دارای حکاکیهای دقیق و خوانا با نامهای تجاری مانند “CSR” یا “BC417” هستند. چیپهای کپی یا فاقد این حکاکیها هستند یا نوشتههای دیگری روی آنها دیده میشود.
2️⃣ کیفیت و چیدمان برد (PCB)
برد مدار چاپی (PCB) میتواند اطلاعات زیادی بدهد:
حکاکیهای روی برد: ماژولهای اصلی (مانند برند معتبر Wavesen) دارای حکاکیهای دقیق با فونت استاندارد و لوگوی تجاری روی برد هستند. برخی نمونههای جدیدتر کپی دارای حکاکی CE هستند که لزوماً نشانه اصالت نیست.
مقاومتها و خازنها: در نمونههای کپی گاهی قطعات اضافه یا مسیرهای لحیمکاری نشده مشاهده میشود که در ماژول اصلی وجود ندارد.
کیفیت لحیمکاری: لحیمکاری در ماژولهای اصل بسیار تمیز، منظم و براق است. در نمونههای کپی ممکن است لحیمکاریهای اضافی، ناهموار یا سرد (با ظاهری مات و دانهدانه) دیده شود.
3️⃣ کریستال (نوسانساز)
کریستال (قطعۀ فلزی بیضی یا مستطیل نقرهای) در ماژولهای مختلف میتواند متفاوت باشد. در برخی نمونههای کپی، چیدمان قطعات کنار کریستال با مدل اصلی تفاوت دارد؛ برای مثال ممکن است قطعات کوچک (خازن و مقاومت) نزدیکتر به آن لحیم شده باشند.
4️⃣ آنتن (برد مدار چاپی)
آنتن که معمولاً به صورت مسیرهای زیگزاگی روی برد طراحی میشود:
در ماژولهای اصل، طراحی آنتن بسیار دقیق و بر اساس اصول مهندسی فرکانس بالا است.
در نمونههای کپی، ممکن است فاصله آنتن تا سایر قطعات یا زمین، رعایت نشده باشد که میتواند باعث کاهش قدرت و برد مؤثر ماژول شود.
اورجینال این محصول قابلیت تغییر اسم و پسورد دارد برخلاف فیک که فقط اسم میتوان عوض کرد و تاخیر در ارسال دیتا ندارد
